Détails sur le produit:
Conditions de paiement et expédition:
|
Mot-clé: | Plate-forme de forage hydraulique d'exploration | Industrie applicable: | Travaux, énergie et exploitation de construction |
---|---|---|---|
Type de puissance: | Diesel | Dimension (l*w*h): | 5600*2120*2650mm |
Tension: | 220V/380V | Poids: | 8000KG |
Caractéristique: | Efficacité de perçage élevée | Vitesse rotatoire: | 14-650 r/min |
Puissance évaluée/vitesse: | 76Kw/2400rpm | GARNITURE DE FORAGE: | Diamètre 64mm, longueur de 3000mm |
Utilisation: | Puits d'eau | Profondeur de perçage: | 400m/800m |
Surligner: | Water Well Rotary Drilling Rig,Water Well Exploration Drilling Rig,Mineral Exploration Drilling Rig |

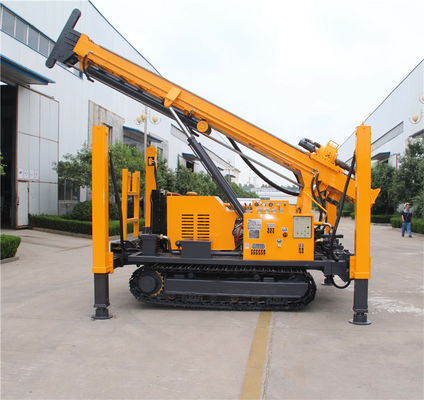

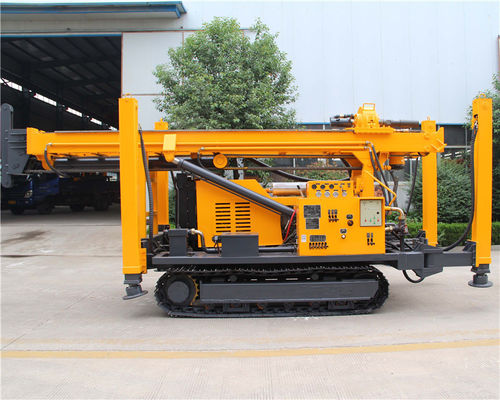

Plate-forme de forage minérale hydraulique d'exploration du puits d'eau 800m
L'information produit :
La plate-forme de forage JDL-400 est une plate-forme de forage de puits d'eau qui mélangent la plate-forme de forage de boue et la plate-forme de forage d'air dans un équipement. Elle adopte la transmission automatique manuelle d'AMT, 10 craintes en avant de catégorie, et 2 évaluent des vitesses d'inversion. La commutation positive et négative est sensible et commode. Comparé à la transmission hydraulique, la son efficacité de transmission peut être doublée, et la puissance est réduite de 35%, qui rendent la machine plus efficace et économiseuse d'énergie.
Caractéristique principale
1. L'installation utilise une boîte de vitesse automatique, qui a un large éventail de vitesses (14-650rpm), peut produire le grand couple (Max.13400N.m), et le contrôle de vitesse facile.
2. L'installation adopte un mécanisme à longue course de double-vitesse, les portées de course de chef de puissance 3400MM pour augmenter l'efficacité de perçage et pour réduire l'occurrence de l'accident de branchement et de forage.
3. L'installation utilise de doubles pompes à huile pour fournir l'huile. En alimentant, elle utilise une pompe simple. En soulevant des tuyaux, les doubles pompes sont combinées. La perte de puissance est basse et le temps auxiliaire est court.
4. L'installation adopte la fonction principale de la transmission mécanique, comparée à la transmission hydraulique, la perte de puissance de l'installation est petite, et le coût de perçage est inférieur.
5. La plate-forme de forage réserve une partie de l'interface fonctionnelle dans le circuit hydraulique ainsi nous pouvons augmenter la fonction selon la condition technologique de différents utilisateurs.
Paramètres techniques
Dactylographiez JDL-400 | |||
Capacité de perçage | Profondeur de perçage | 400m | |
Diamètre de forage (aneth mordu). | 115-350mm | ||
Système de alimentation | Capacité de levage | 180Ton | |
Poussée de la capacité | 9Ton | ||
Tête d'entraînement | Vitesse rotatoire | 14-650 r/min | |
Max. Torque | 13400N.m | ||
Méthode de perçage | Rotation principale supérieure mécanique, alimentation hydraulique, travail avec la pompe de boue ou DTH | ||
Couche lâche de sol et roche de lit (dureté : F6-20) | |||
Unité de puissance | Modèle de moteur | YN33GBZ | |
Puissance évaluée/vitesse | 76Kw/2400rpm | ||
Capacité de treuil | Treuil hydraulique d'outil | 1.5Ton | |
Treuil mécanique | 3Ton | ||
Garniture de forage | Diamètre de garniture de forage. | 76/89/102mm | |
Longueur de garniture de forage | 3000mm | ||
Compresseur d'air | Consommation d'air | 16-35m3/min | |
Pression atmosphérique | 10.5-24.6bar | ||
Châssis de chenille | Vitesse de marche | 0-2km/h | |
Angle s'élevant | 20° | ||
Dimension | Transport | 5600*2120*2650mm | |
Travail | 3800*3250*6700mm | ||
Poids | 8000kg |
1. Partie de marche :
Conduit par le moteur de plongeur de haut-couple, utilisant les voies 43*135*400 en acier, la vitesse mobile peut atteindre 2.5km/h. La puissance est forte et durable.
2. Pièce de puissance :
le turbo moteur diesel 76kw dans le nuage est adopté, et les portées réservées de puissance 15%, qui est plus approprié à la construction de plateau.
3. Partie hydraulique :
Le circuit hydraulique est actionné par la pompe 32/32 double, qui réalise principalement la marche, tour se soulevant, garniture de forage alimentant, garniture de forage se soulevant et ainsi de suite.
