Type: | Plate-forme de forage rotatoire | Couleur: | Adapté aux besoins du client |
---|---|---|---|
Numéro de modèle: | XY-1A | Tension: | 220 / 380V |
Utilisation: | Muti-but | Application: | Matériel de forage de puits d'eau |
Profondeur de perçage: | 30--180m | Angle de perçage: | 90°~75° |
Poids de perceuse: | 610kg | Course d'axe: | 450mm |
Surligner: | 180m Horizontal Directional Drilling Rigs,Hydraulic HDD Drilling Machine,Horizontal Water well drilling machine |

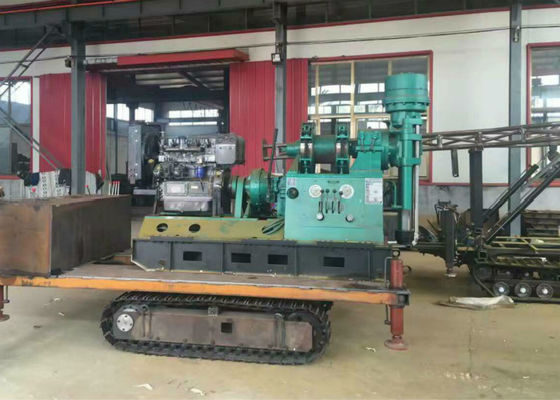

Plate-forme de forage horizontale de machines à grande vitesse d'ingénierie
Caractéristiques :
♦ avec le dispositif de alimentation hydraulique, efficacité de perçage élevée, force de travail réduite.
Le ♦ l'installation est équipé d'une mâchoire sphérique supérieure tenant le mécanisme et la tige de perçage hexagonale d'entraînement qui peuvent être arrêt de replacedwithout, rendement élevé, sûr et fiable.
L'indicateur de pression du fond de trou du ♦ A est monté indiquant la pression afin de commander le statut à l'intérieur du trou
Structure compacte de ♦, petit volume, poids léger, haut detachability, transport et approprié faciles aux opérations dans des secteurs d'ormountion de plaines.
Les installations horizontales de forage dirigé de XY-1A est un type léger machine à l'alimentation withhydraulic à grande vitesse. XY-1A (YJ) et XY-1A-1 sont conçus sur le basisof XY-1 A.
Applications :
Percement de ♦ pour l'exploration et l'enquête générales sur le dépôt solidmineral, machinant les trous d'inspection géotectoniques d'enquête et de concretestructure.
Peu de perceuse de diamant de ♦, peu de perceuse d'alliage et peu de perceuse de rouleau d'acier et ainsi de suite areavailable pour forer selon différentes structures géologiques.
Le ♦ quand les trous finaux sont respectivement 75mm et 46mm de diamètre, les profondeurs évaluées de trou sont séparément 100m et 180m. La profondeur de Themaximumof ne peut pas
dépassez 110% de cela a foré dedans chaque trou. Le diamètre de trou permis de Themaximum est de 150 millimètres.
Paramètres principaux
Paramètre de machine d'unité | |
Profondeur de perçage | 30--180m |
Calibre de tige de perceuse | 50 42mm |
Calibre de trou d'extrémité | 75 46mm |
Calibre ouvert de hloe de maximum | 220mm |
Angle de perçage | 90°~75° |
Poids de perceuse (aucun incluez la puissance) | 610kg |
Dimensions de machine d'unité | 2.1*0.9*1.3m |
Axe | |
vitesse d'axe | 130, 300, 480, 730, 830, 1045r/min |
Course d'axe | 450mm |
Grue | |
Ligne de Max.single levant la capacité | 1600kg |
Ligne simple vitesse de levage | 1,06, 0,67, 0.32m/s |
Calibre en fil de fer | 13mm |
Mesure cubique en fil de fer | 35m |
Calibre de vanne d'étreinte | 254mm |
Largeur de ceinture de folldgate d'étreinte | 50mm |
Distance entre la perceuse et le trou | 230mm |
Pompe de boue | |
Type | Jumeau-action simple horizontale d'urne |
Déplacement | 170L/min |
Pression maximum | 1.5Mpa |
Pression de travail | 0.7Mpa |
Puissance | |
Moteur de Diesle | S1105 18HP |
Moteur électrique | Y160M-4 15KW |
